DIN TYPE SYSTEM POWER SUPPLY
帶電源總線耦合器模塊
PW.02.08B
PERFORMANCE CHARACTERISTICS 性能特點■ 35mm導軌安裝,占4個P位
■ AC110-220V寬電壓供電,采用工業級DC-DC隔離電源模塊
■ 內置進口全隔離YC-BUS通訊芯片,輸入輸出雙隔離
■ 1500W浪涌保護,15KV靜電保護,2500V通訊隔離
■ 內置隔離保護電路,可帶電熱插拔
■ 具有過壓和過載保護
■ 有效延長YC-BUS總線通訊距離400m左右
■ 支持開放式RS485/YC-BUS總線通信
PRODUCT FUNCTION 功能作用系統電源供電單元,提供24V/800mA電源可供給6個設備供電,用于電箱與電箱的信號級聯模塊,總線大于300米需加配此模塊,帶4口總擴展功能;
TECHNICAL PARAMETERS 技術參數■ 電源輸入:AC110-AC220V±10%,50-60Hz;
■ 輸出電流:0.8A
■ 輸出電壓:DC 24V
■ 傳輸延時:≤ 10uS;
■ 延長距離:≤400米;
■ 總線接口:4×YC-BUS(單口延長信號200米)4位鳳凰插拔端子,線徑0.6-08mm;
■ 級聯網口:1×RJ45網口(單口延長信號200米);
■ 運行溫度/濕度:0℃~45℃ / 20%~93% RH;
■ 儲存溫度/濕度:-40℃~+55℃ / 10%~93%RH;
■ 外型尺寸(長×寬×高) 72 mm × 106 mm × 68 mm
■ 產品凈重:≤194 g/pcs;

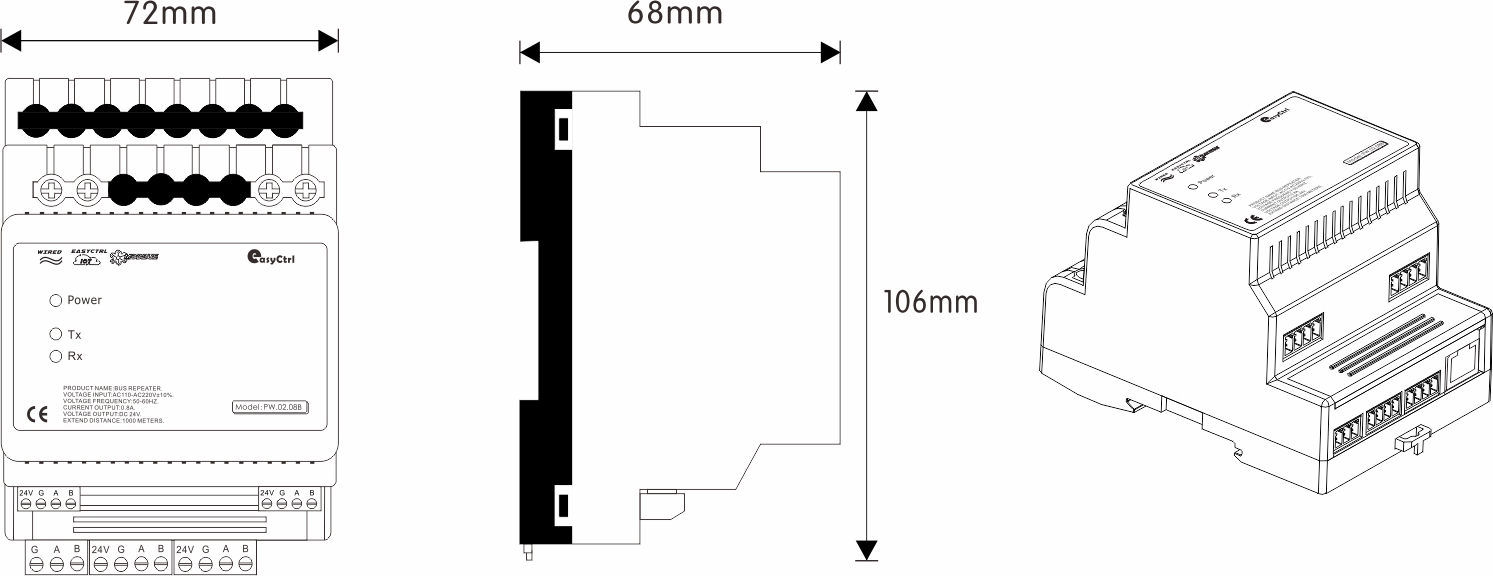

PRODUCT SIZE 尺寸圖

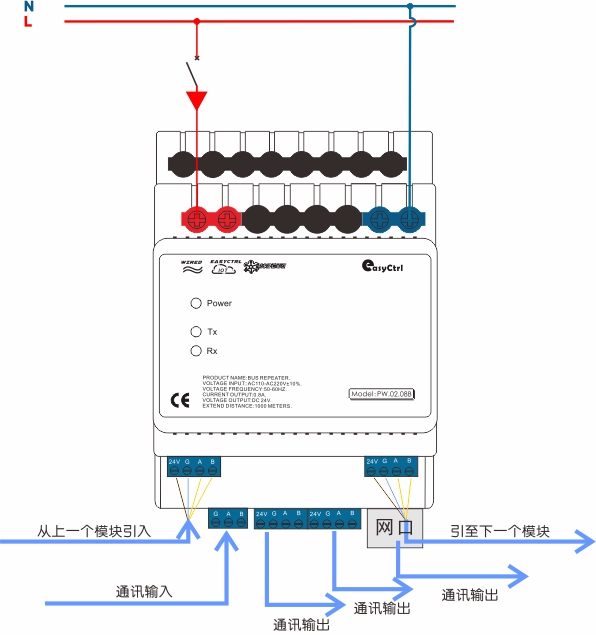

WIRING DIAGRAM 接線原理圖 廣州翊創智能科技有限公司
