DALI控制系統解決方案

發布時間：2020-08-17 瀏覽量：

一、DALI概述
DALI(Digital Addressable Lighting Interface 數字可尋址照明接口)是一種兩線雙向串行數字通信協議，是照明生產廠商因節能的需求，研究和開發出來的數字照明控制通信系統。DALI通信協議的統一，加速了群控、智能照明節能產品的推廣和應用。作為照明接口的一個標準協議，DALI以其靈活性和價格一直受到業界照明設備制造商的青睞。

二、DALI來源
使用者對照明群控通信協議和設備的兼容性非常關心，歐洲各大電子鎮流器生產廠（如Halvar、Hüco、Philips、Osram、Tridonic、Trilux和Vosslohschwabe等）都紛紛
加入到DALI統一的制定工作中。電子控制工作組（ECG、IEC929/EN60929）成立，開始起草照明，并形成歐洲草案，制定DALI草案后，就成為歐洲電子鎮流器EN6092的附錄E部分的內容。采用DALI以后可使不同照明設備廠家生產的產品（如控制系統、電子鎮流器、傳感器等產品）無縫地互聯，系統連接可靠、方便，從而降低系統的開發、安裝、維護費用和風險，擴大產品的適用范圍。

三、DALI應用場合
如下DALI系統連接圖所示，DALI的連接硬件包括普通的帶DALI功能的電子鎮流器、燈、控制器和配線，與普通的燈光硬件連接區別在于，帶DALI接口的器件可以直接連接到計算機或主控機，而且每個DALI器件都是可以自己尋址、編程、分組和場景設定。作為一個數字照明網絡，它不僅適用于小型控制系統，對于大型的照明系統安裝也是應用自如，如以下場合：
1、小型和開放的辦公室，用戶可自行控制照明；
2、會議室和教室，需要不同的照明方案來實現不同類型的用途；
3、超市和某些零售店，這些場所的商品銷售和布局經常發生改變；
4、需要適應時間、事件和功能的酒店大堂和會議室；
5、餐館，需要根據時間來調整照明的場合。

DALI智能控制系統
一、DALI概述
DALI(Digital Addressable Lighting Interface 數字可尋址照明接口)是一種兩線雙向串行數字通信協議，是照明生產廠商因節能的需求，研究和開發出來的數字照明控制通信系統。DALI通信協議的統一，加速了群控、智能照明節能產品的推廣和應用。作為照明接口的一個標準協議，DALI以其靈活性和價格一直受到業界照明設備制造商的青睞。

二、DALI來源
使用者對照明群控通信協議和設備的兼容性非常關心，歐洲各大電子鎮流器生產廠（如Halvar、Hüco、Philips、Osram、Tridonic、Trilux和Vosslohschwabe等）都紛紛
加入到DALI統一的制定工作中。電子控制工作組（ECG、IEC929/EN60929）成立，開始起草照明，并形成歐洲草案，制定DALI草案后，就成為歐洲電子鎮流器EN6092的附錄E部分的內容。采用DALI以后可使不同照明設備廠家生產的產品（如控制系統、電子鎮流器、傳感器等產品）無縫地互聯，系統連接可靠、方便，從而降低系統的開發、安裝、維護費用和風險，擴大產品的適用范圍。

三、DALI應用場合
如下DALI系統連接圖所示，DALI的連接硬件包括普通的帶DALI功能的電子鎮流器、燈、控制器和配線，與普通的燈光硬件連接區別在于，帶DALI接口的器件可以直接連接到計算機或主控機，而且每個DALI器件都是可以自己尋址、編程、分組和場景設定。作為一個數字照明網絡，它不僅適用于小型控制系統，對于大型的照明系統安裝也是應用自如，如以下場合：
1、小型和開放的辦公室，用戶可自行控制照明；
2、會議室和教室，需要不同的照明方案來實現不同類型的用途；
3、超市和某些零售店，這些場所的商品銷售和布局經常發生改變；
4、需要適應時間、事件和功能的酒店大堂和會議室；
5、餐館，需要根據時間來調整照明的場合。

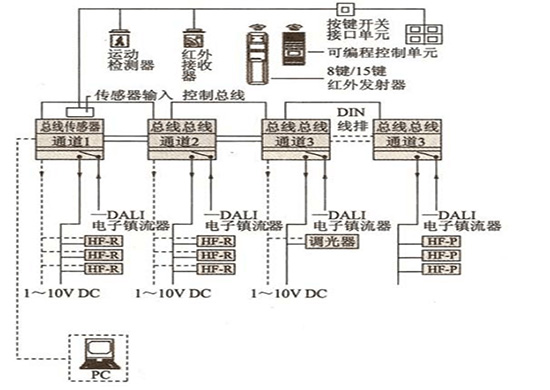

（DALI系統連接圖所示）

四、DALI控制系統的特點
DALI控制系統以其開發難度小、成本低、易于擴展、實用性強等優點,顯示出在智能照明控制領域中的強大優勢。數字照明網絡通過使用現代照明技術實現了能耗的降低，同時提高了系統的靈活性、降低了維護的成本，并且人性化的調光控制可用于滿足特定的條件和局部的需求。對日光強度利用、最大的調光要求以及傳感器對于節能的作用是不言而喻的。利用DALI的照明控制系統所設計的輔助軟件，能實時監控和控制系統中的每一個部件的狀態，還可以利用TCP/IP或485實現遠程控制。
4.1、節能：數字照明網絡使系統能夠控制每一個單獨的數字鎮流器，系統包括了靜態的部件（根據時段編程好的調光或開關）和動態的部件（根據檢測到的狀況和周圍的光線亮度進行開關或調光）。利用串聯工作的數字電子鎮流器的固有優點，可以實現不同效率光源、調光和開關（如傳感器、已編制的開關切換、日光的吸收、最大調光負荷），這樣能耗可降低30%到60%。在負荷上限的階段，還可通過設置不同負載的調光點來降低有效的負荷，從而實現能耗的進一步降低。此外，每個鎮流器都會將性能數據反饋回計算機或控制器中，包括能量信息、燈和鎮流器的故障信號。當處理龐大的照明設備組時，照明網絡所產生的能量信息可用來驗證能耗的節省，生成負載分布、內部帳單以及單位產品的照明成本。
4.2、智能化控制：DALI使房間的燈光更容易控制以滿足多種要求，并支持燈光控制預先編程。DALI網絡可通過網關和PC終端控制與大廈管理系統相連，發覺多種潛在功能。例如：窗邊的電燈可與傳感器相連，根據日照的強度調整電燈明暗，從而節約能源。還有，會議室的電燈也可與運動傳感器相連。當屋子里坐滿了人，燈光可通過預先的編程調整到開會狀態；當人們離開時，燈光在一段時間后將自動關閉。
4.3、靈活性/生產率：數字照明網絡提供了一個開放的環境，在這個環境下，鎮流器可以實現任意分組并根據特定的任務要求、傳感器的參數選擇以及空間的改變以多種方式進行控制?？刂葡到y可以由人單獨控制調光或增加工作間的燈光亮度，從而實現根據任務和工作者的年齡來實現最佳的光線調節。此外，當空間需要重新布置或任務發生改變，也不一定要將燈移動和重新布線。相反，在許多情況下，只需要對鎮流器進行重新配置和編程就可實現最優化的照明條件。
4.4、易維護性：數字照明網絡中的光源持續向中央計算機提供能量信息。這樣就可監視到整個照明網絡中的異常狀況，并在需要立即替換燈和鎮流器或需要排除故障時發出警報。軟件可以指示需要替換哪種類型的元件（燈或鎮流器）以及哪種類型的燈和鎮流器所在的位置。
4.5、低成本：DALI通訊只需要添加很低的硬件成本就可實現控制；DALI 布線只需要兩條通信線；DALI 意味著更少控制單元和更少配線也就意味著總體成本更低。
4.6、綜上所述，其特點可歸納為：
1．通過系統控制,照明節能可節能達30%以上。
2．通過對燈工作狀態和電子鎮流器的中央監控可降低系統的維護費用。
3．系統安裝簡單，使用元器件較模擬控制系統少，系統成本低。
4．由于采用數字控制，DALI調光控制系統可實現對每只電子鎮流器的控制，而模擬系統只能實現對每組電子鎮流器的控制制，所以DALI調光控制系統的靈活性很高。
5．“即插即用”，各廠家產品的互換性、靈活性好。
6． DALI為一開放控制系統，不同生產廠家生產的電子鎮流器只要滿足DALI協議均可接到DALI控制系統。
