生產車間智慧照明系統控制案例分享

瀏覽量:

生產車間智慧照明系統控制案例分享


項目名稱:XXX大型生產車間智慧照明

控制設備:走廊燈、大廳燈、客梯燈、機房燈等

控制方式:4寸摸屏本地控制,定時控制

控制分析:生產大樓一共有30層,生產車間有25層,每層裝配一個照明控制配電箱,根據燈的回路以及區域的多少,配置相應的控制設備;

功能說明:

1、10寸屏作為每層樓的車間整體控制,可單獨控制每個回路燈光開關,可通過場景控制整個車間燈的開關;

2、4寸屏作為分區控制,每個區域的燈配置一個屏,獨立控制;

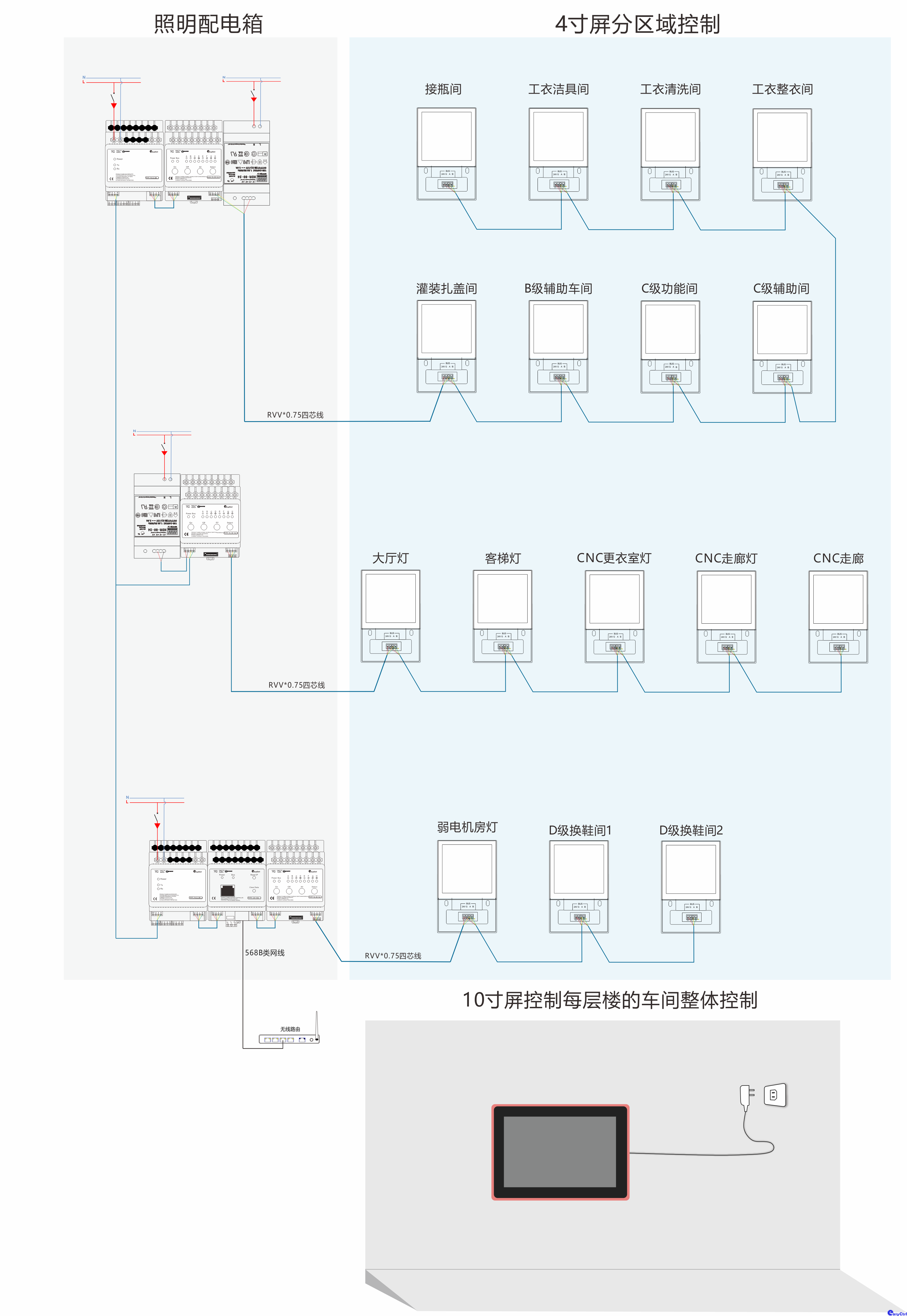

照明系統控制圖

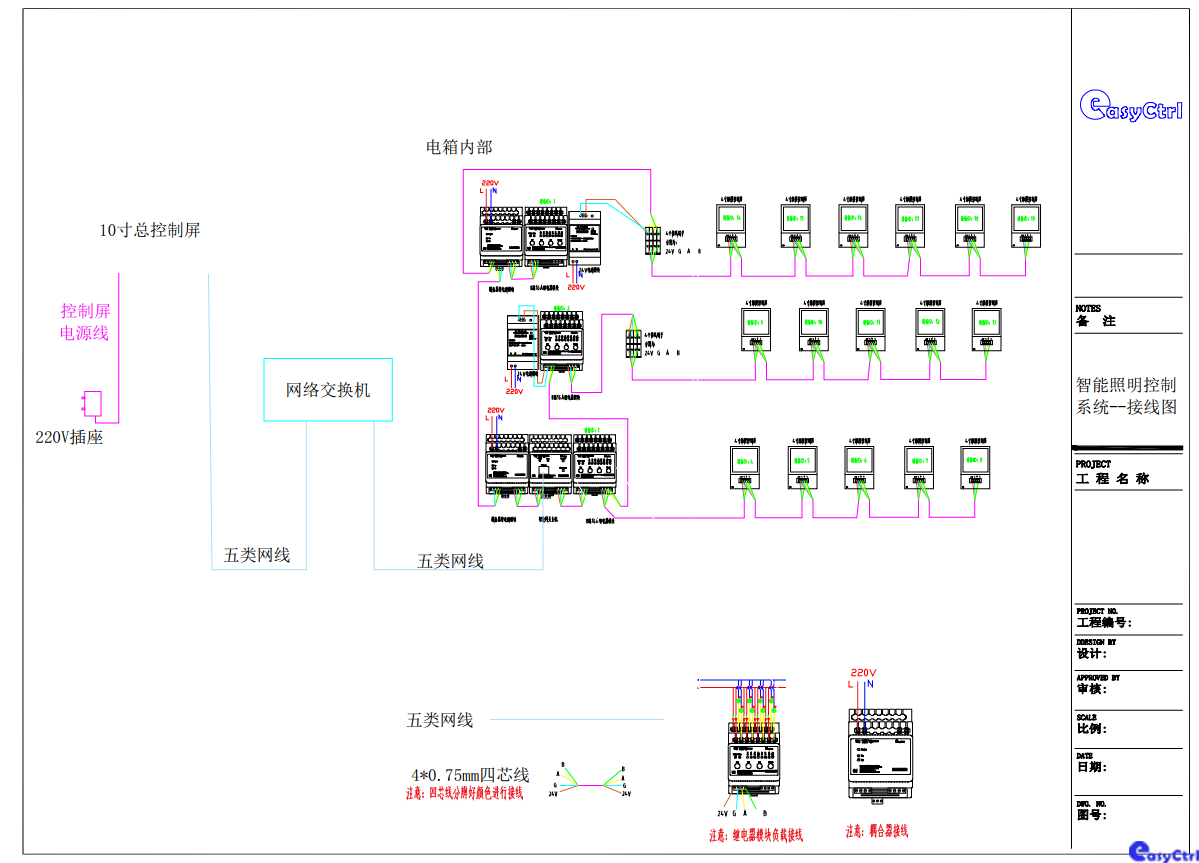

照明系統設計圖


系統分析

根據系統圖可劃分為三部分,照明配電箱、4寸屏分區控制、10寸屏整體控制

4寸屏通過四芯護套線接入照明配電箱,給4寸屏提供供電與信號,4寸屏以串聯的方式連接;

10寸屏通過插座220V供電,連接與系統同一個網絡,從而可遠程無線控制;

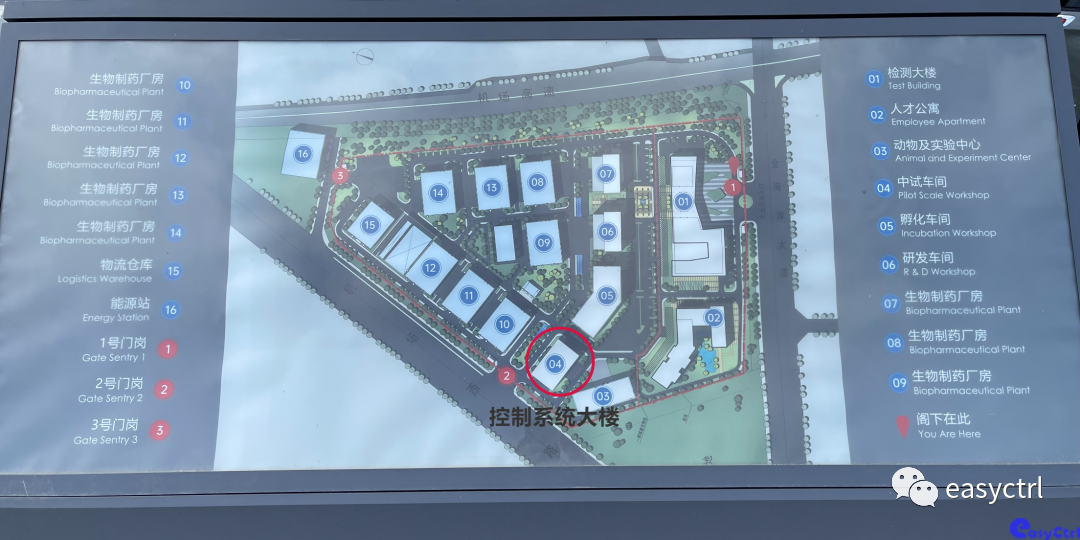

照明系統所在大樓

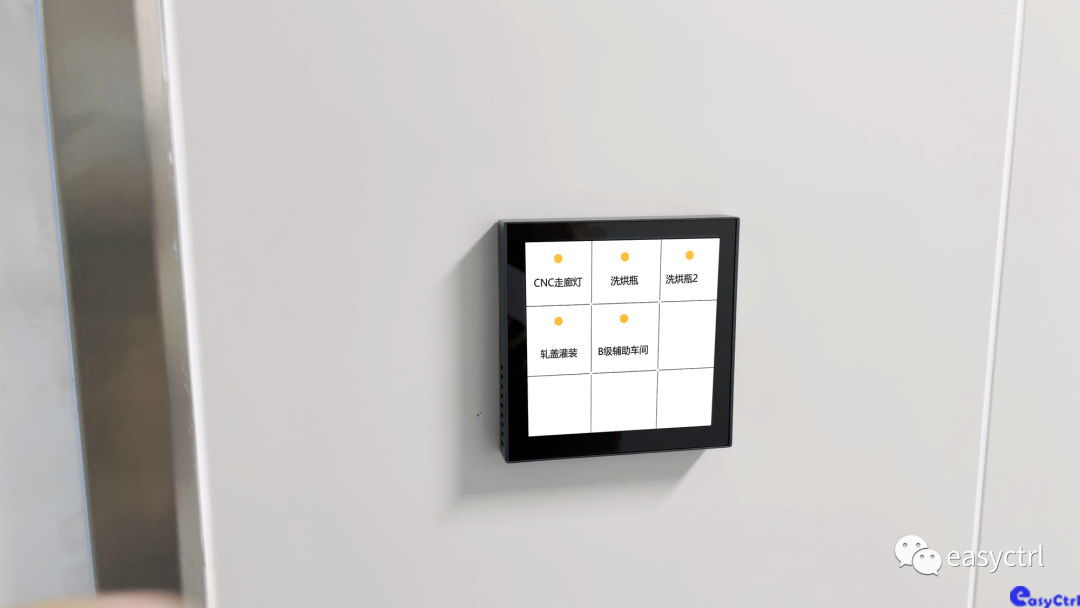

4寸屏86底盒安裝

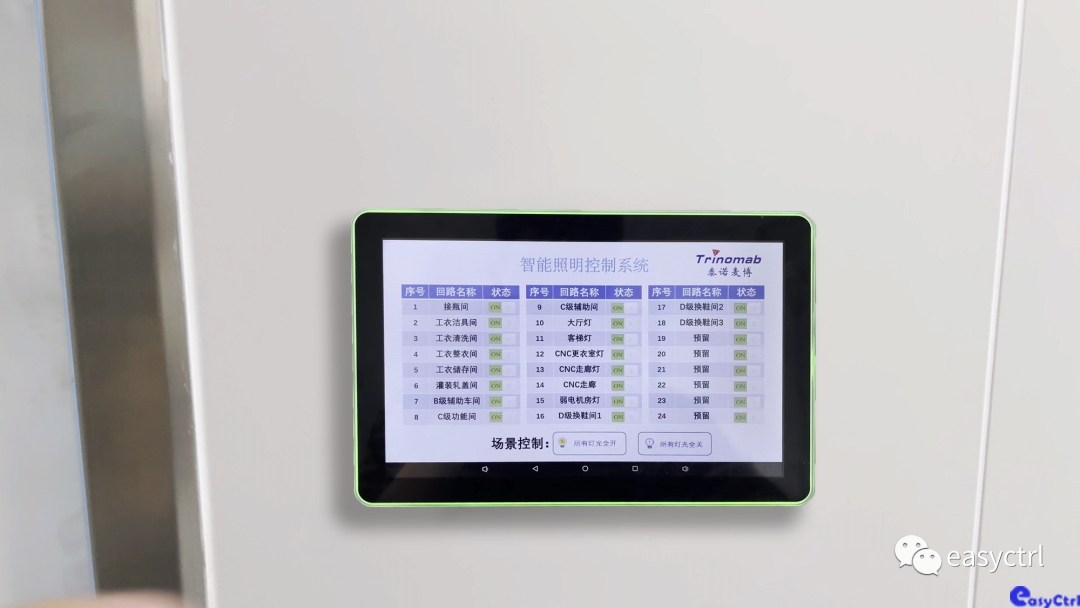

10寸屏壁掛式安裝

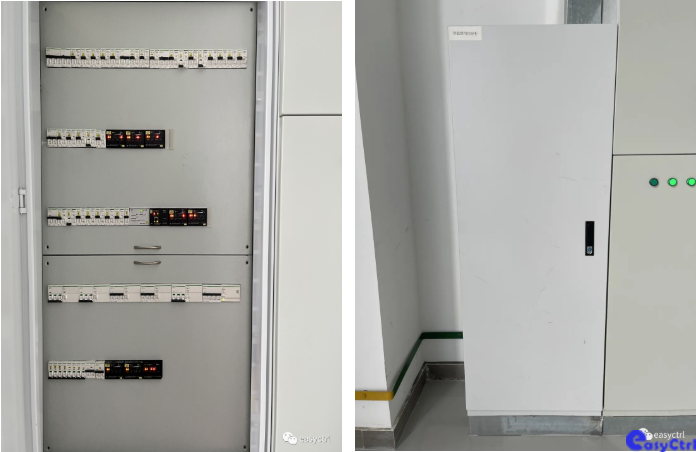

電箱實拍照

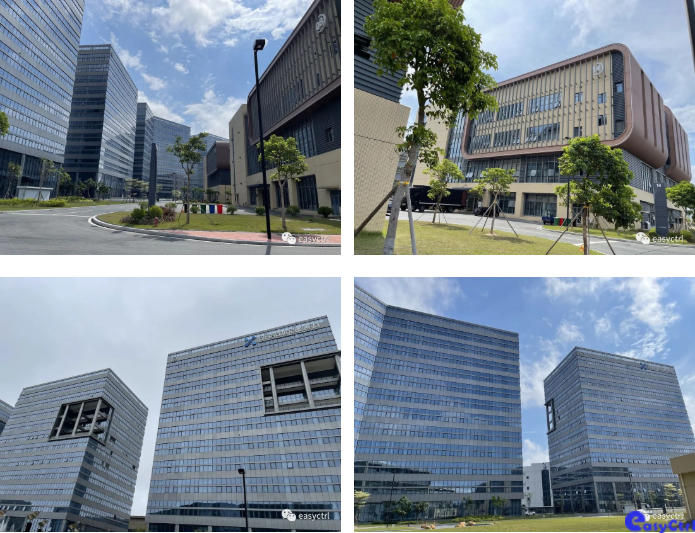

環境實拍照

現場實拍控制效果演示

1、生產大樓環境實拍視頻

2、4寸屏控制走廊燈視頻

3、10寸屏控制車間燈整體開關

視頻原文鏈接:https://mp.weixin.qq.com/s/--ilkqK2hvaWO2oBUgTF9A
