傳統體育館的照明電箱無法遠程控制
● 無法遠程控制

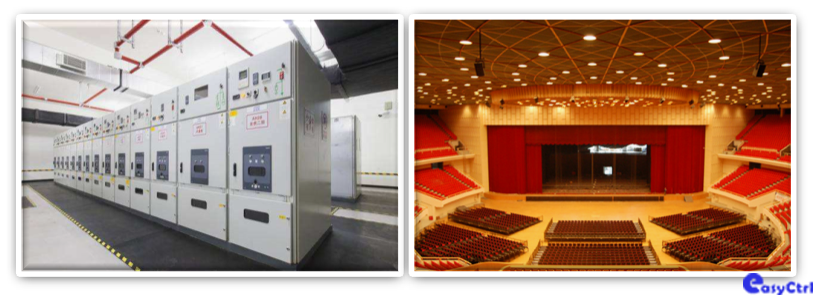

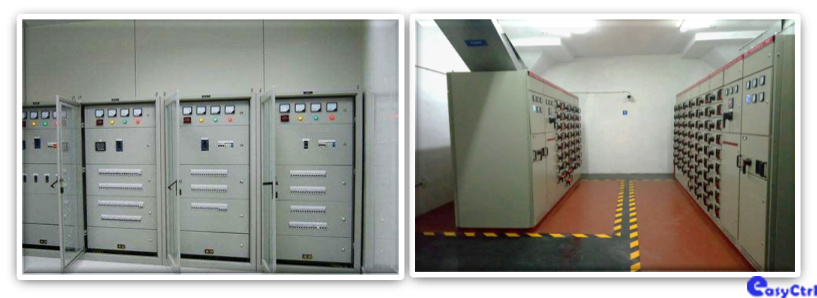

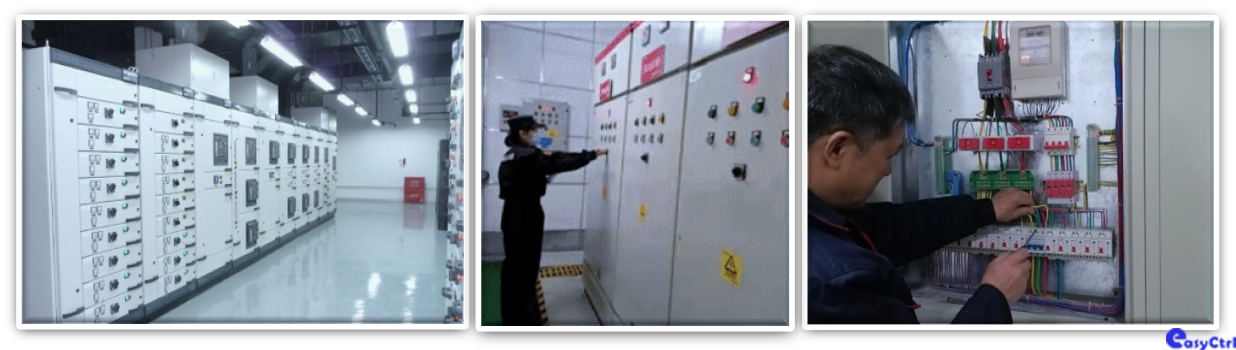

照明配電箱安裝在機房,需要手動打開電箱進行控制
● 無法查看燈的實時狀態
控制的時候,在機房無法看到燈的實時狀態
需求分析01
體育館人員管理費用高、成本高
● 維護成本高、管理效率低
傳統的人工控制和故障維護、傳統的純現場技術服務方式,維護成本高、故障發現率低、管理效率跟不上。
系統介紹02
系統概述
● 支持ModBus標準協議
● 可接入RS485/232接口的智能設備,對接第三方中控
● 采用自主研發的YC-BUS總線控制協議,針對體育館燈光照明的專業控制協議
系統介紹02
體育館照明管理系統組成
● 系統設備

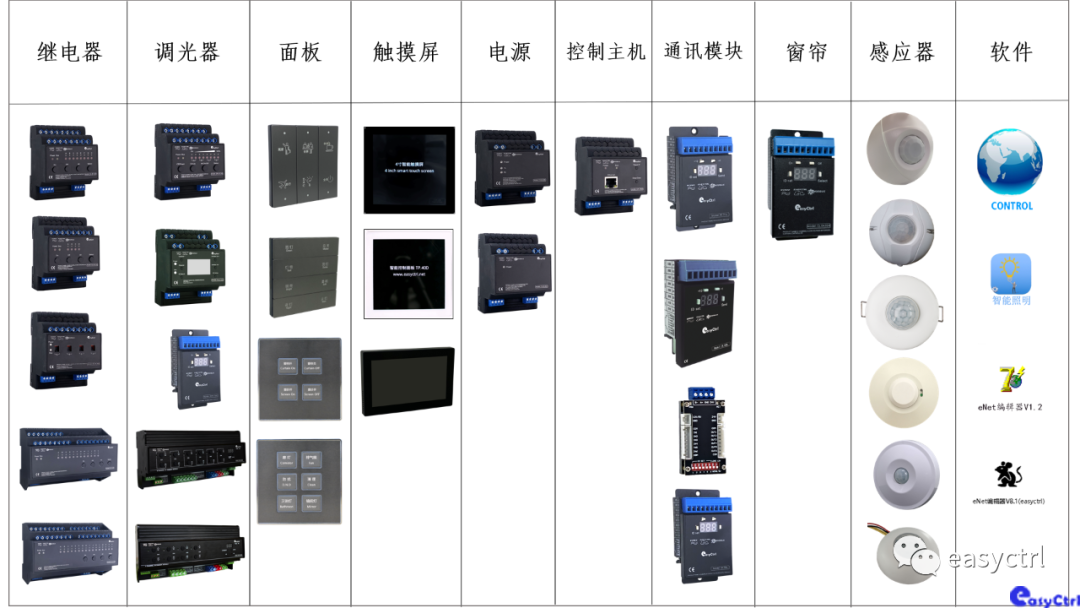

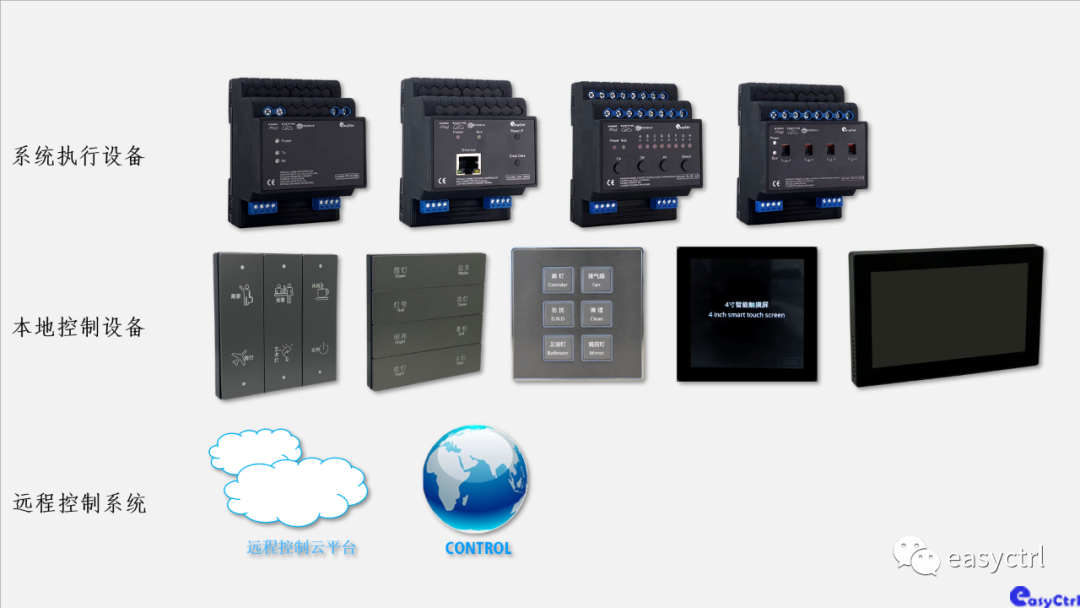

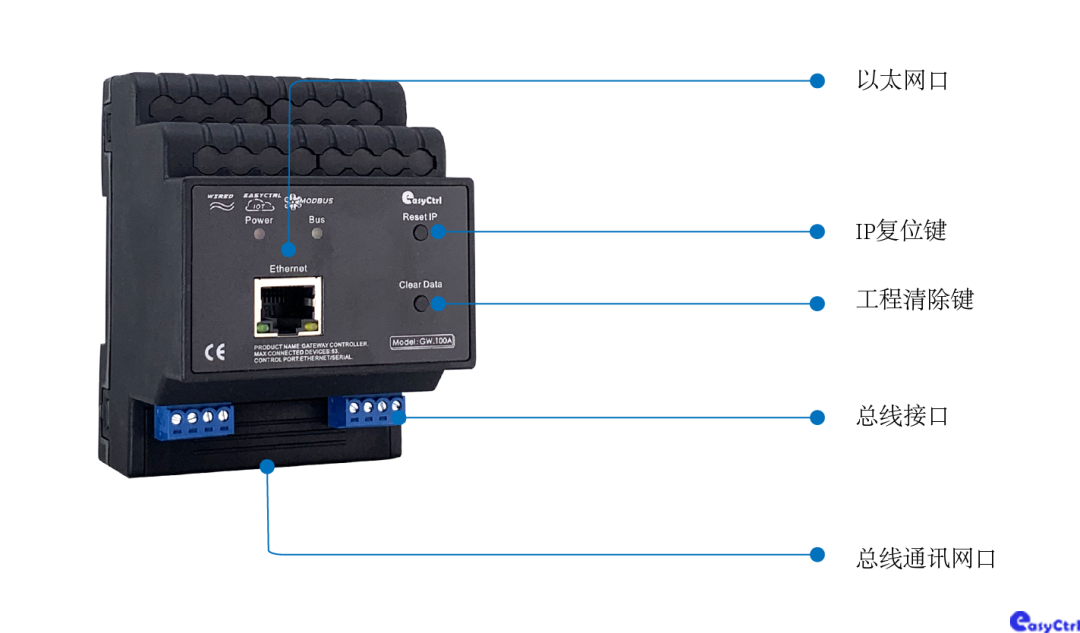

體育館照明管理系統設備由網關主機、電源模塊、開關模塊、面板、控制軟件組成
● 系統構成
系統由多個系統設備通過總線接口連接在一起,由電源模塊供電,網關主機信號輸出到每個設備。
照明控制系統 = 電源 + 主機 +繼電器+( 按鍵面板 + 觸摸屏+ 遠程控制軟件)
注:“()”括號內代表可根據實際需求配置相應的系統設備
系統介紹02
系統功能
●遠程控制

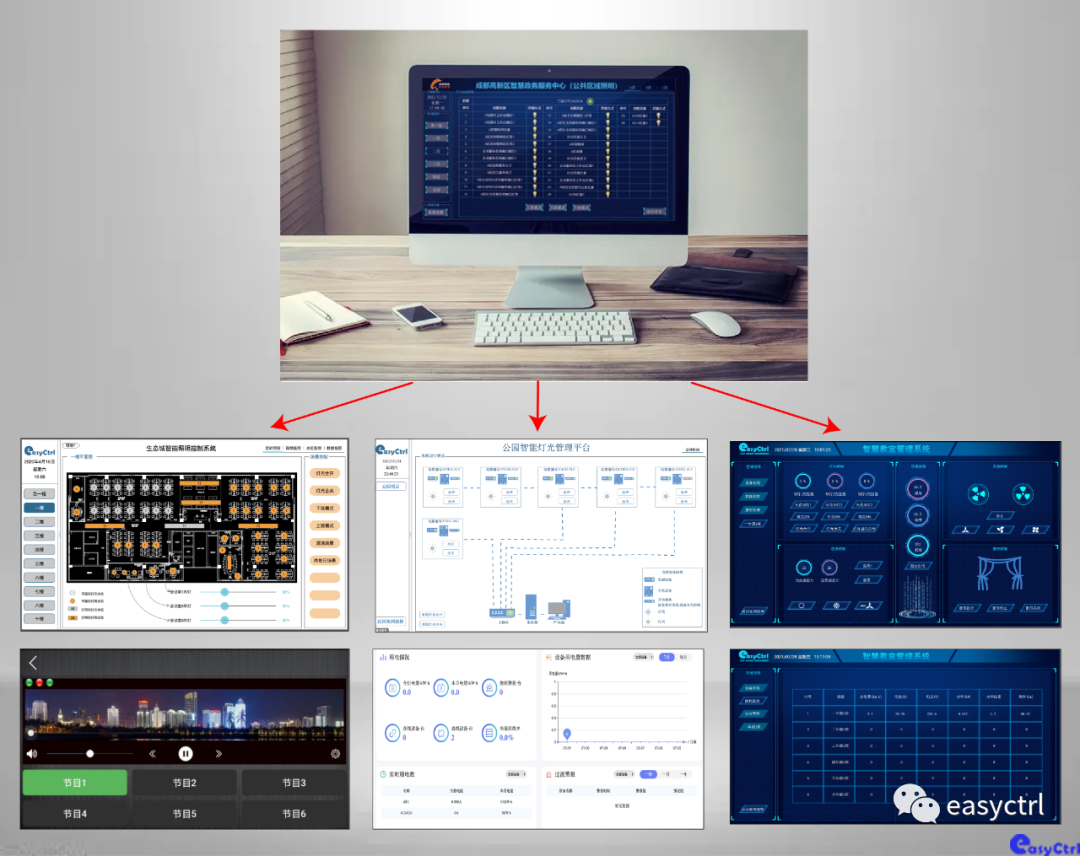

通過為體育館定制的電腦管理系統監控軟件,按照體育館風格制作一個簡潔清晰、操作方便、友好的圖形化界面,使非專業人員也可正常使用。
●場景控制

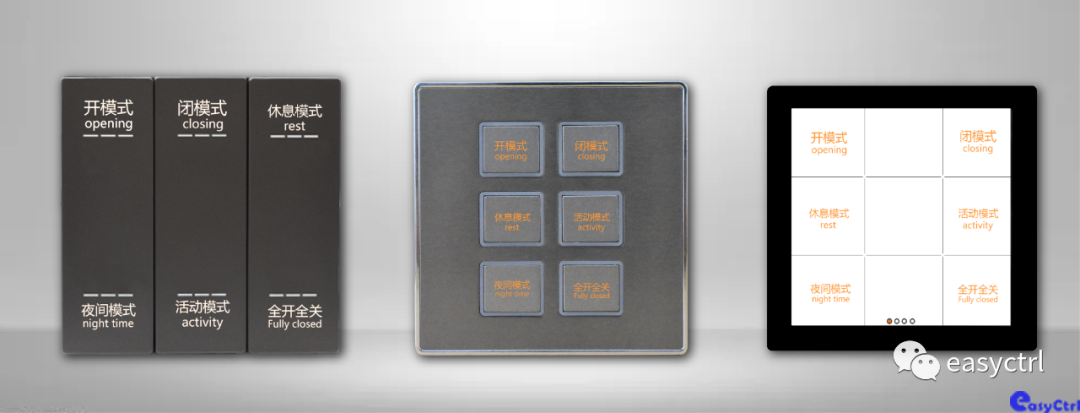

在公共區域通過場景控制,面板按照設定好的場景進行控制,可以定義任意組合的燈開關,比如設定按鍵1為一鍵全開全關,按下即可執行。

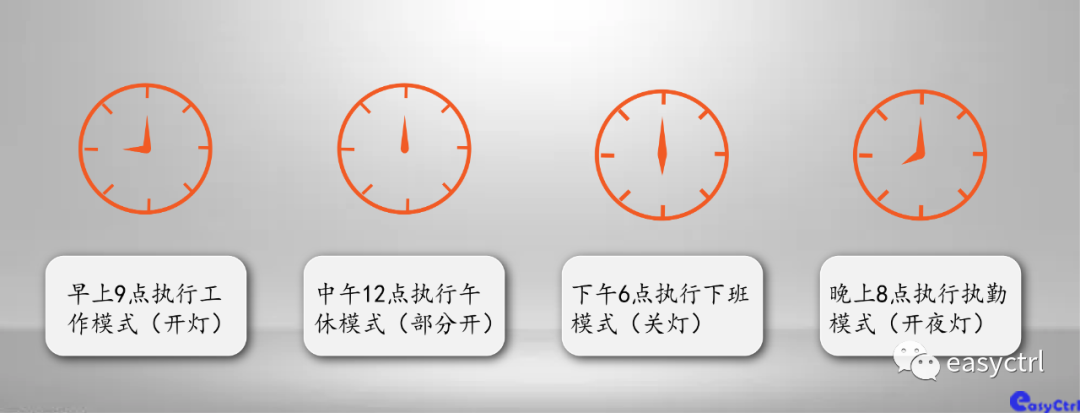

●定時控制
在公共區域可以通過時間控制,按照正常的工作時間來設定固定燈的開關時間,使燈能夠定時開關。
解決方案03
布線分析與解決
●布線分析,體育館大致劃分為主賽場、觀眾席、公共通道、休息室、停車場,在傳統的體育館照明回路是從斷路器接到開關再到燈具上的,而斷路器在每個區域裝配電箱內控制。

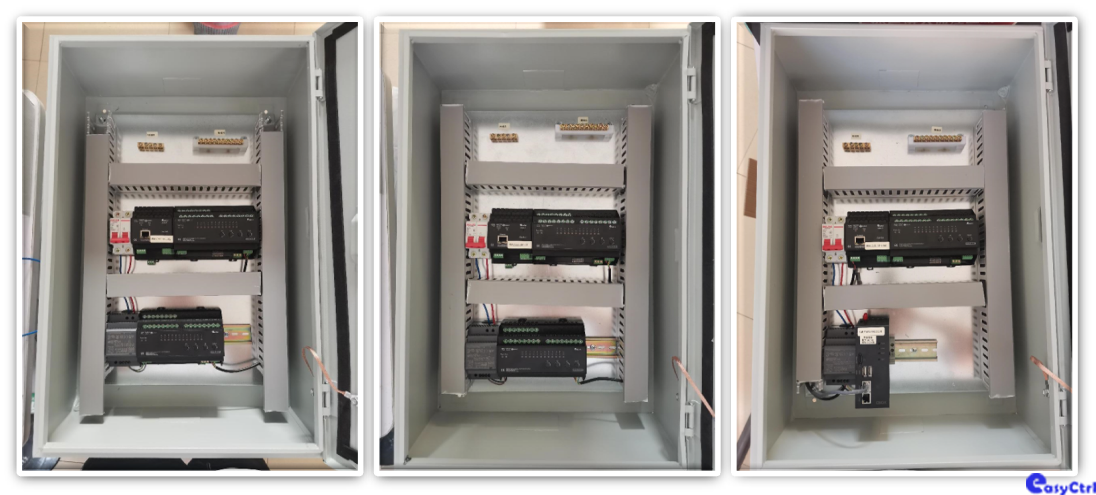

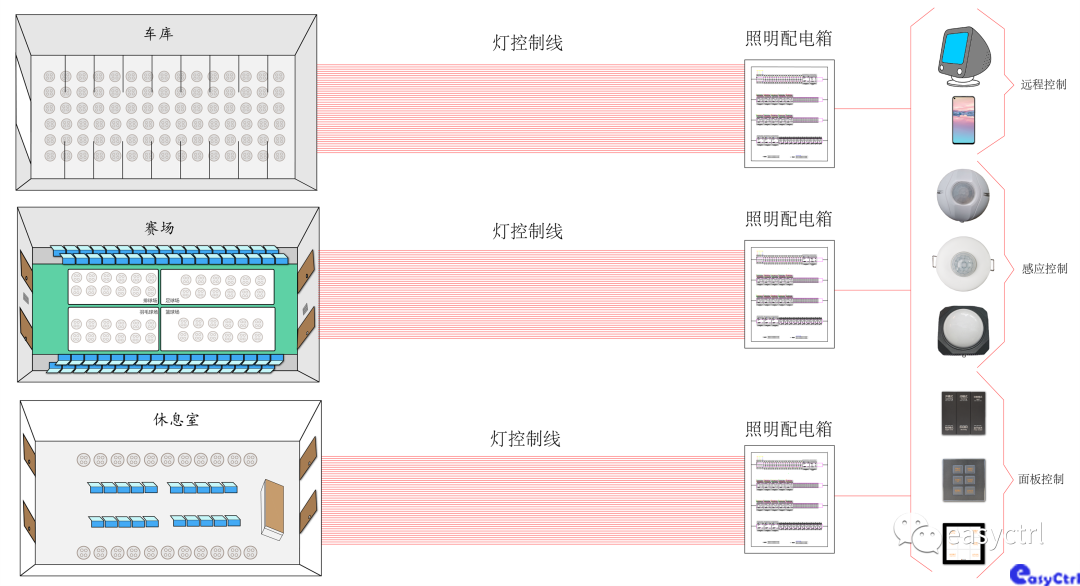

●布線解決,智能照明控制系統的輸出繼電器、調光器和斷路器一起安裝在配電箱內,可以在原有的布線基礎上,把斷路器上的燈控制線移動到在體育場館的各個區域照明配電箱內,采用四芯護套線將多個配電箱連接起來,再接至現場控制面板,再連接到控制室,在控制室內就可以用面板來控制整個體育場館的照明了。通過這種方式,可以節省大量人力物力。
解決方案03
分區域控制說明

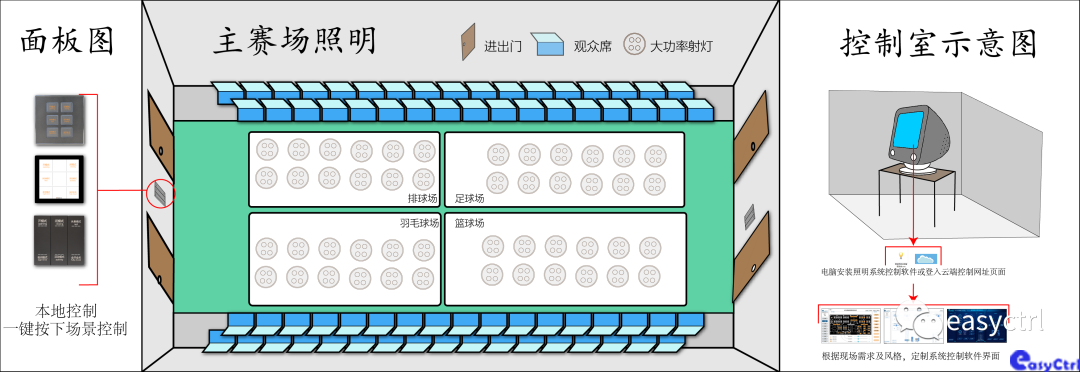

●主賽場

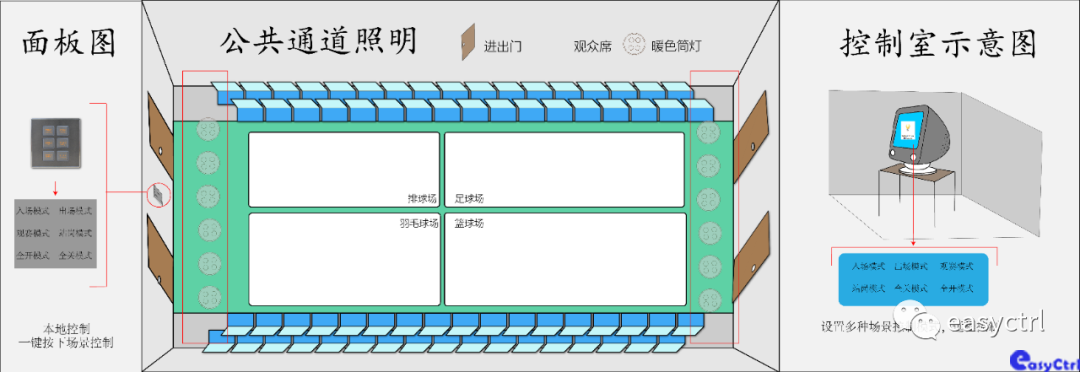

在控制室進出大門安裝按鍵面板,控制室內安裝照明系統控制軟件,集中到電腦進行遠程控制。通過網絡信號進行遠程控制,方便且容易管理;通過按鍵面板控制,操作簡單,在網絡信號不好的情況下,也可進行控制,做到有備無患。
通過中央機房的easyctrl 照明系統的統計,記錄所控制的每盞或每組燈具光源的使用時間,預計光源的使用壽命,并提前報告需要更換的即將到使用壽命期的光源。

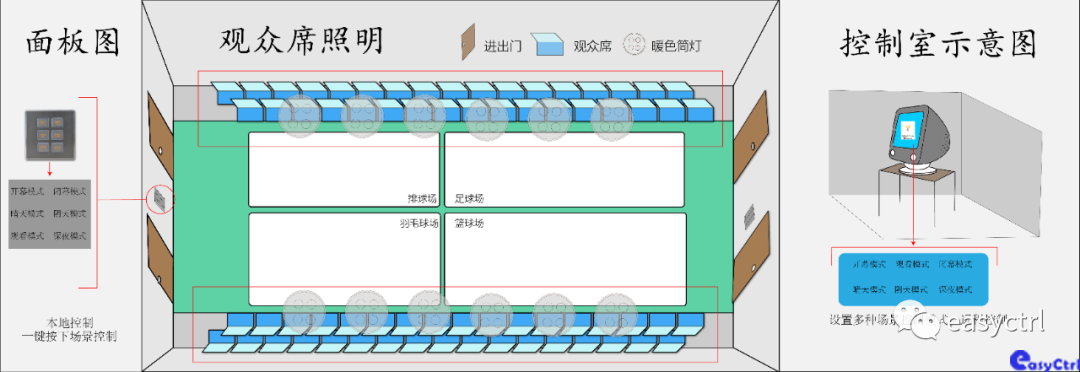

●觀眾席
活動大致可分為開幕、觀看、閉幕等模式,時間段分為白天、夜間等模式,根據不同的模式配合時間順序進行場景控制,如夜間大型活動,光照需求比較大,可以通過照明控制軟件設置定時亮度調節。
●公共通道
采用定時控制和人體感應控制等方式。在比賽期間全部開啟,在平時啟動人體感應控制方式,人來自動開燈,人離開后延時關閉,以節約能源。公共通道正式比賽時,全部打開,方便觀眾進出,比賽結束觀眾離開后關閉,此操作既可由現場就地控制,也可由中央監控計算機控制,還可設置時間控制(比如籃球比賽時)。同時可根據實際人的流量決定采用何種方式控制,整個控制點放在值班室或相應的功能房間,以防觀眾或非允許的工作人員隨意操作。
●停車場

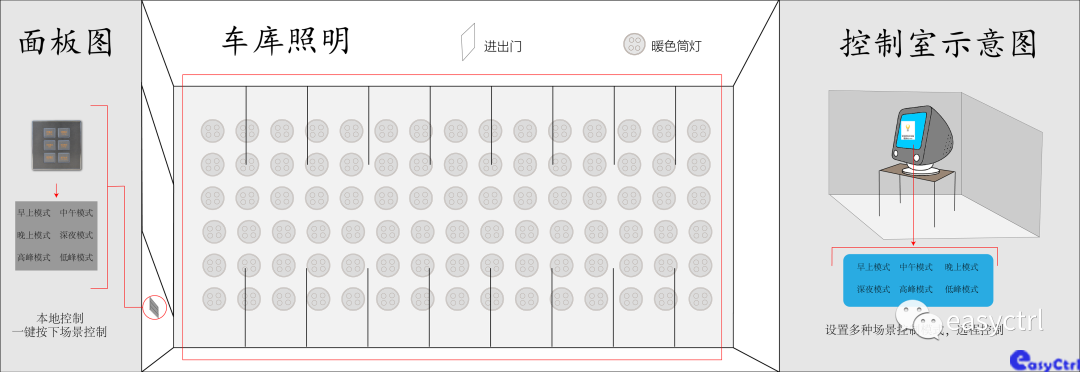

車庫照明根據使用情況分為以下幾種狀態:正式比賽、訓練時期及其他時間。
夜間正式比賽活動時,車輛進出繁忙,車庫照明處于全開狀態;白天,采用光照度感應器檢測室外的照明亮度, easyctrl智能控制系統就可根據室外光線的強弱調整室內光線,從而避免了能源的浪費;不比賽時只開啟部分車道燈,當有車進入時就開始所需的照明燈;車停好后或人、車離開后燈延時關閉。當有車移動時可以通過主機顯示出來,方便保安和管理人員管理。

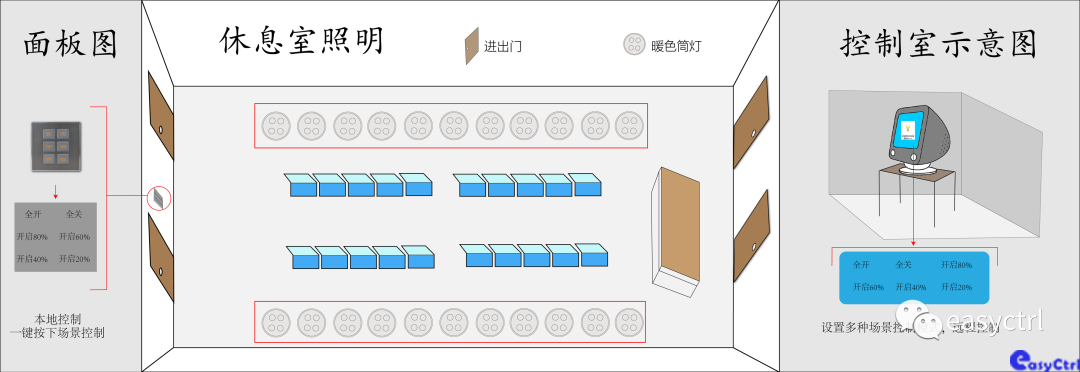

●休息室
采用人體感應控制,如有人進入時自動開燈,人離開后延時關閉。同時提供easyctrl智能照明監控服務器,可根據具體情況開閉相關照明。提供自動和手動切換控制,根據需要由自動感應控制切換為就地手動控制。
產品優勢04
齊全的產品種類
產品優勢04

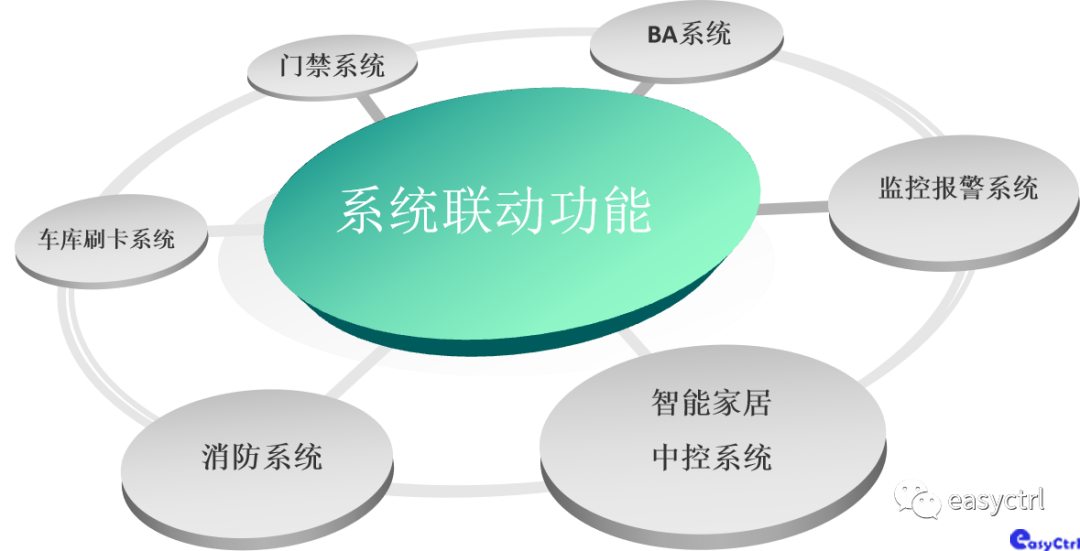

強大的系統聯動產品優勢04

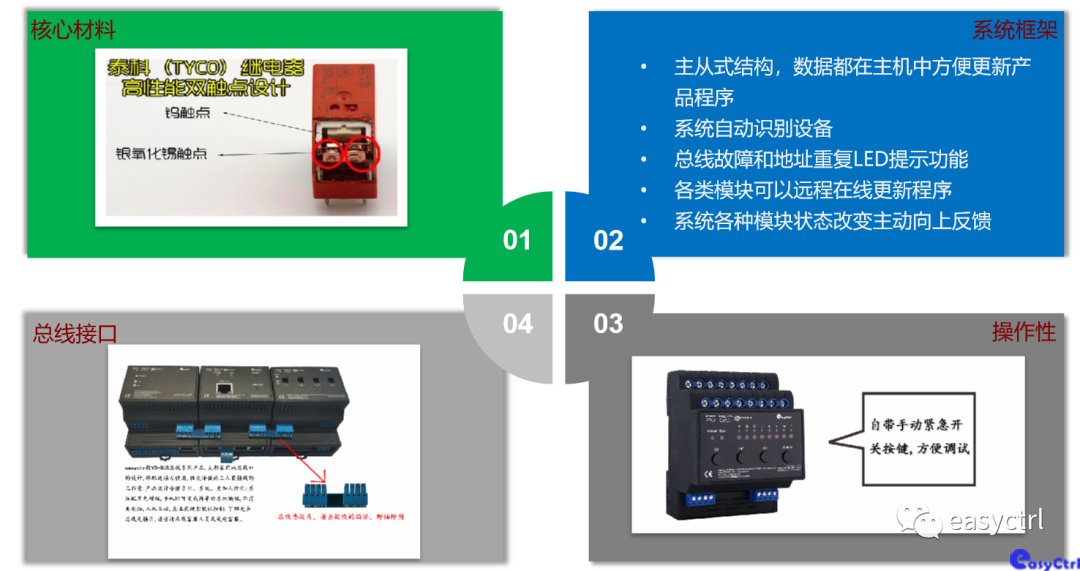

優質的產品硬件
